Transformador de potência imerso em óleo selado S9/10/11/13/20/22 de 35 kV

Transformador de potencia sumergido en aceite sellado S9/10/11/13/20/22 de 35 kV

Núcleo

O núcleo é fabricado com aço silício laminado a frio de grão orientado de alta permeabilidade e apresenta uma estrutura de laminação com junta escalonada. A seção transversal da coluna do núcleo é de formato circular multiestágio, uniforme com a seção transversal da culatra.

Enrolamento

Os enrolamentos adotam dutos de óleo corrugados utilizando o processo sem impregnação e são amarrados com fita retrátil; todos os enrolamentos são bobinas concêntricas. As derivações do enrolamento de alta tensão devem ter tensões de derivação correspondentes e ser conduzidas até um comutador de derivações, que deve ser montado na tampa do tanque. Ao alterar a tensão de derivação, a alimentação elétrica deve ser desconectada primeiro.

Instalação de Dispositivos de Proteção

Todas as capacidades de transformador são equipadas com uma válvula de alívio de pressão.

Um relé de gás com terminais de alarme e disparo pode ser fornecido sob consulta.

Desvio de Indicação de Temperatura do Óleo

Todos os transformadores são equipados com um bolsão para termômetro de haste de vidro, montado no topo do tanque e imerso no óleo aproximadamente 120 ± 10 mm.

Transformadores com potência nominal de 1000 a 2000 kVA são equipados com termômetro de sinal para uso externo.

Tanque do Transformador

O tanque do transformador apresenta parede corrugada, com superfície pintada a pó e reforçada com película. Os radiadores corrugados não apenas desempenham função de resfriamento, mas também atuam como um mecanismo de “respiração”; sua elasticidade permite acomodar as variações de volume de óleo causadas pelas variações de temperatura. Consequentemente, isso elimina a necessidade de proteção hermeticamente selada, o que também reduz a altura total do transformador.

O transformador adota tecnologia de enchimento de óleo a vácuo durante o processo de vedação, a fim de remover completamente a umidade do transformador e impedir o contato entre o óleo do transformador e o ar. Essa técnica também evita a deterioração das propriedades isolantes ou o envelhecimento do óleo causado pela entrada de oxigênio ou umidade, aumentando assim a confiabilidade operacional do transformador.

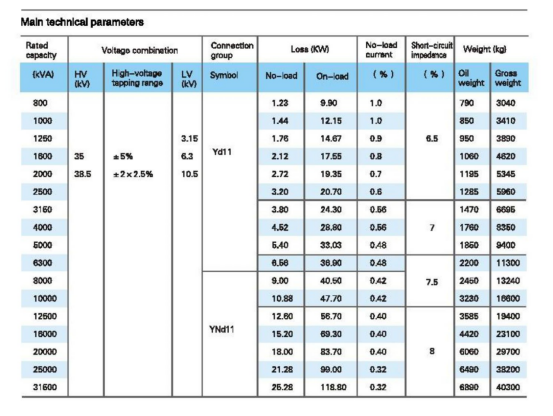

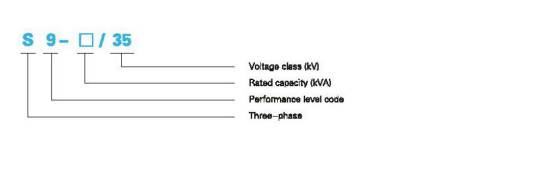

Principais Parâmetros Técnicos

Condições de Serviço

Altitude de Instalação: a altitude não deve exceder 1000 m.

Temperatura Ambiente: -40 ℃ ~ 40 ℃.

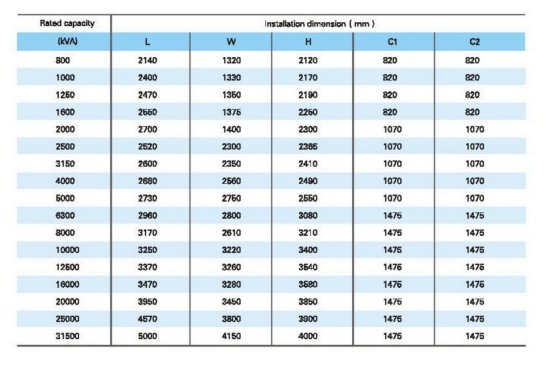

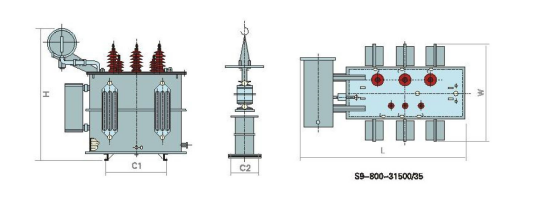

Seleção de Dimensões

Guia de Pedido

Favor especificar no pedido o modelo do produto, a potência nominal, a tensão nominal de AT/BT e a faixa de derivação de alta tensão, o número de fases, a frequência, o símbolo de conexão, etc.

Embalagem e Transporte

Detalhes de Embalagem: Embalagem padrão para exportação

Porto de Entrega: Xangai ou Ningbo
