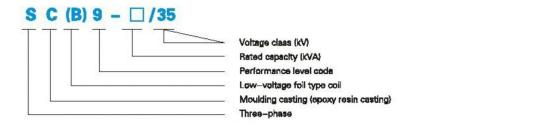

SC(B)9/10/11/12/13 Transformador de distribuição de tipo seco com isolamento em resina epóxi de 35 kV

Dado que las bobinas de los transformadores secos con aislamiento de resina están encapsuladas en resina epóxica, son incombustibles, a prueba de incendio y de explosión, libres de mantenimiento y no contaminantes. Presentan un tamaño compacto y pueden instalarse directamente dentro del centro de carga. El diseño científico y racional, combinado con una tecnología de colada avanzada, dota al producto de baja descarga parcial, bajo nivel de ruido y una excelente disipación de calor. El transformador es capaz de operar de forma continua durante períodos prolongados en condiciones de enfriamiento por aire al 140 % de su carga nominal. Además, el producto incorpora un controlador de temperatura inteligente con alarma de falla, alarma por sobretemperatura, disparo por sobretemperatura y una “caja negra” (registrador de eventos). También admite conexión con computadoras mediante una interfaz serie RS485 para monitoreo centralizado.

Características estructurales

Núcleo

El núcleo está fabricado con láminas de acero al silicio laminado en frío de importación y presenta una estructura de junta escalonada (step-lap); las columnas del núcleo están sujetas con cinta de fibra de vidrio no tejida de una cara, clase F.

La superficie del núcleo está encapsulada con resina epóxica, lo que reduce la corriente en vacío y el ruido del núcleo.

Los marcos de sujeción y los elementos de fijación reciben un tratamiento superficial especial, lo que mejora aún más la calidad estética del producto.

Bobina de alta tensión

La bobina de alta tensión utiliza colada al vacío rellena con resina epóxica, lo que reduce notablemente la descarga parcial y mejora el desempeño eléctrico de la bobina. Tanto la superficie interior como la exterior de la bobina están cubiertas con refuerzo de malla de fibra de vidrio, lo que aumenta la resistencia mecánica de la bobina y la capacidad del producto para soportar cortocircuitos; la bobina nunca se agrieta.

Bobina de alta tensión

La bobina de baja tensión adopta una estructura de lámina (foil), que resuelve los problemas de alineación axial durante el bobinado y garantiza una distribución uniforme de las amperivueltas a lo largo de la bobina. Asimismo, se incorporan conductos de enfriamiento axiales en la bobina para mejorar la disipación de calor. Entre las capas del bobinado se aplica tela preimpregnada con resina DMD para lograr un moldeo por solidificación integral.

Proceso de fabricación

Las bobinas se bobinan en máquinas bobinadoras de alta precisión. La bobina de baja tensión adopta una estructura de bobinado tipo lámina. Los transformadores de mayor capacidad están equipados con conductos de enfriamiento axiales. Los bobinados se someten a procesos de secado al vacío, colada y solidificación. Todos los procedimientos se ejecutan estrictamente de acuerdo con los requisitos técnicos, bajo un monitoreo riguroso y un control de calidad adecuado. Esta fabricación de precisión garantiza que no existan burbujas ni cavidades dentro de las piezas coladas, asegurando el funcionamiento de alta calidad del transformador.

Sistema de control de temperatura y enfriamiento por aire

Se emplea un ventilador de flujo transversal con soplado superior, que se caracteriza por su bajo nivel de ruido, alta presión de aire y apariencia estética. Aumenta la seguridad y la confiabilidad de la operación del transformador.

Gabinete de protección y conexiones de barra colectora

El gabinete proporciona protección adicional al transformador. Los grados de protección opcionales incluyen IP20, IP23, etc. Los materiales del gabinete incluyen láminas de acero laminado en frío, láminas de acero inoxidable, etc. Las conexiones de salida de baja tensión utilizan barras colectoras estándar; se ofrecen salidas laterales y salidas superiores, o bien pueden diseñarse modos de conexión especiales según los requisitos del usuario.

Condiciones de servicio

Altitud de instalación: La altitud no debe exceder los 1000 m.

Forma de onda de la tensión de alimentación: Aproximadamente sinusoidal.

Simetría de la tensión de alimentación multifásica: Las tensiones de línea de la conexión del transformador multifásico deben ser aproximadamente simétricas.

Temperatura ambiente: Temperatura máxima +40 ℃.

Temperatura media diaria máxima: +30 ℃.

Temperatura media anual máxima: +20 ℃.

Temperatura mínima: -30 ℃ (aplicable a transformadores para interior).

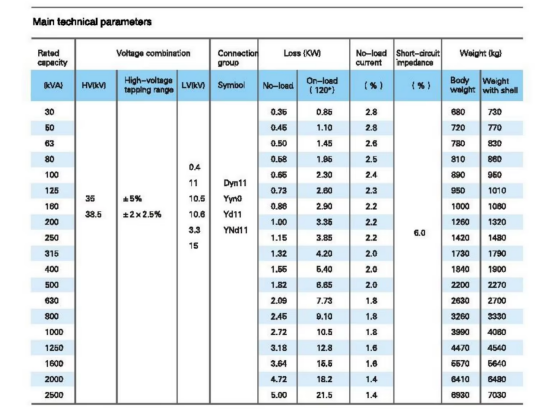

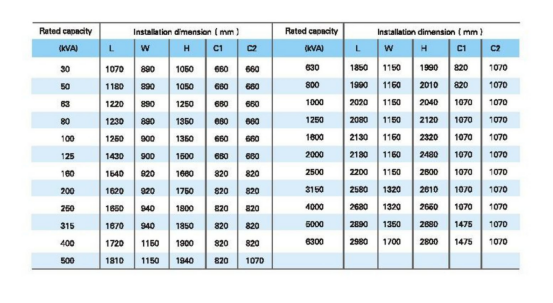

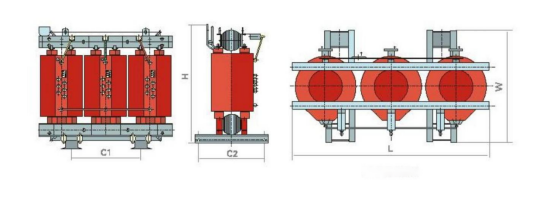

Selección de dimensiones:

Embalaje y transporte:

Embalaje: Embalaje estándar para exportación.

Puerto de entrega: Puerto de Shanghái, Puerto de Ningbó.
